当前位置: 首页 > 产品中心

信号调理设备

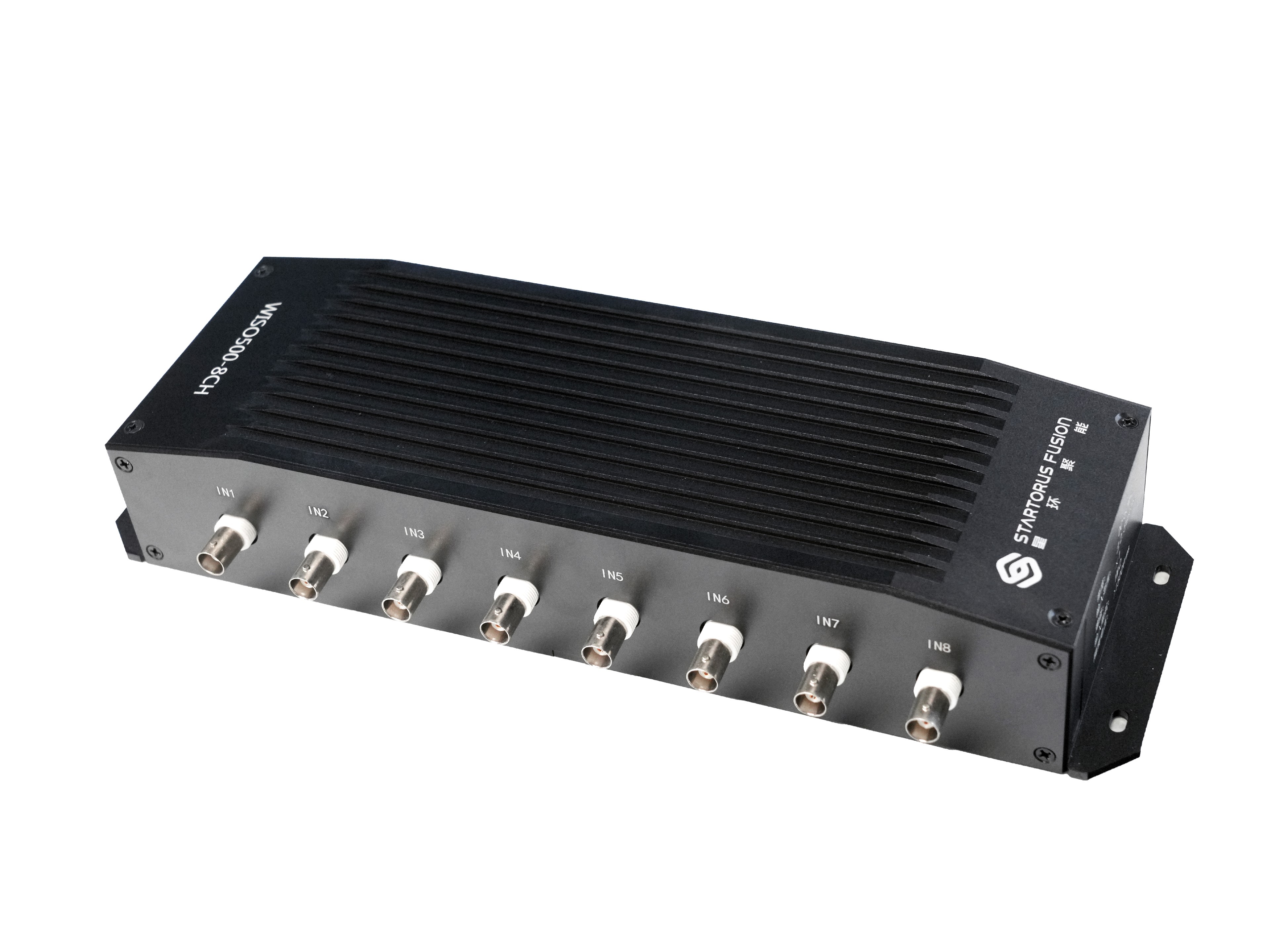

高带宽隔离放大器
高带宽隔离放大器是由星环聚能研发的一款用于聚变实验等场景的高速模拟信号隔离设备。它支持±2.5 V输入，具有DC~50 MHz的带宽和1500 VDC的隔离电压，配备8 个独立且相互隔离的通道。其1 MΩ的输入阻抗可以减小信号源内阻带来的误差，同时设计中包含噪声抑制措施，以降低系统噪声影响。该设备采用紧凑便携的铝合金壳体，便于操作和使用。

高带宽隔离放大器

高带宽隔离放大器是由星环聚能研发的一款用于聚变实验等场景的高速模拟信号隔离设备。它支持±2.5 V输入，具有DC~50 MHz的带宽和1500 VDC的隔离电压，配备8 个独立且相互隔离的通道。其1 MΩ的输入阻抗可以减小信号源内阻带来的误差，同时设计中包含噪声抑制措施，以降低系统噪声影响。该设备采用紧凑便携的铝合金壳体，便于操作和使用。

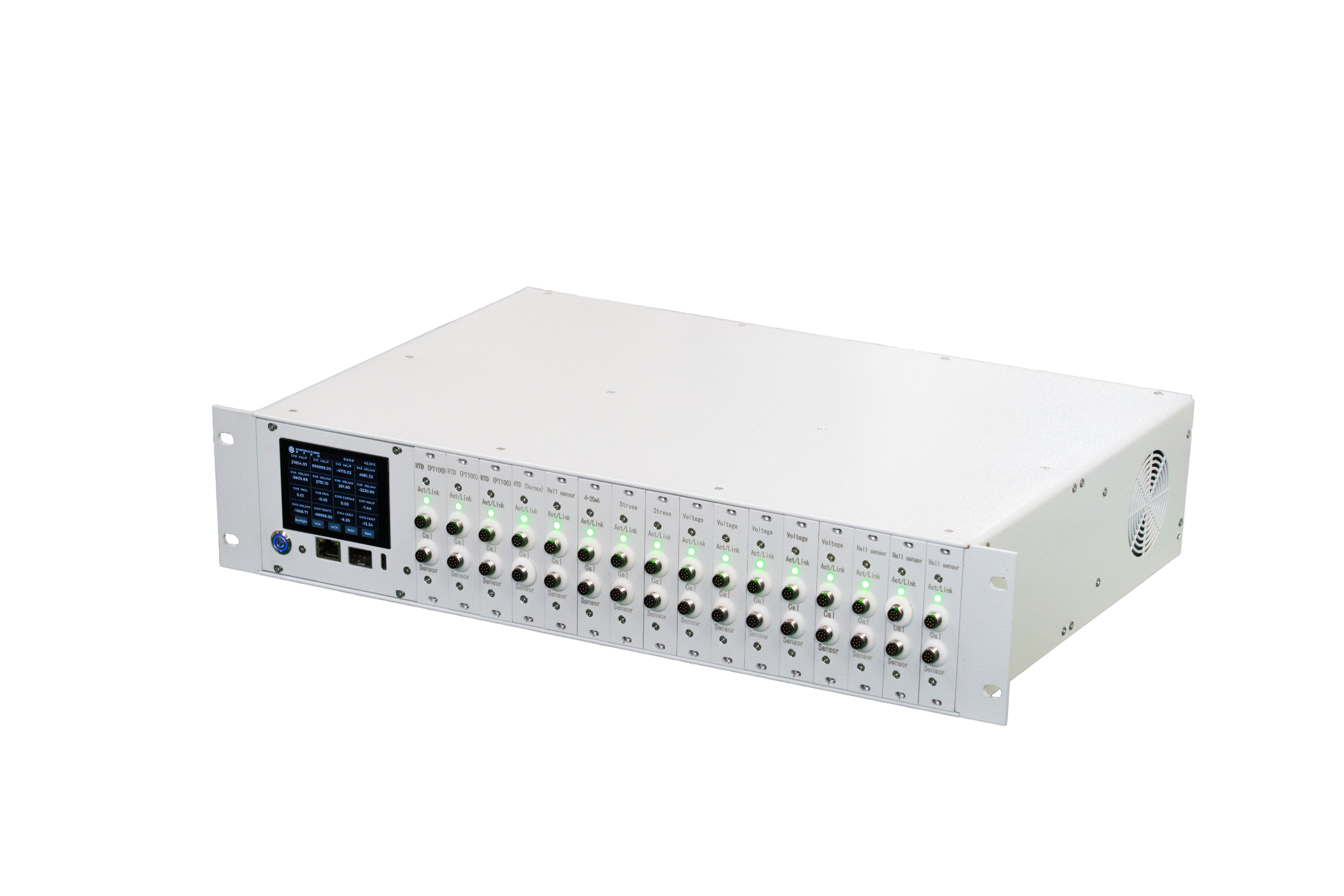

常规隔离放大器
常规隔离放大器是由星环聚能研发的一款用于聚变等离子体实验等场景的模拟信号隔离设备。该隔离放大器支持±10 V输入，具有DC~200 kHz的带宽和高达3000 VDC的隔离电压，能够实现×1、×5、×10等多个增益档位设置，相当于±1 V至±10 V的等效输入范围，因此无需外部衰减器或增益级。其1 MΩ的输入阻抗可以减小信号源内阻带来的误差，内部还设计有低通滤波器，抑制输出信号的噪声。该设备的输出带载能力可达250 mA，确保信号在长距离传输中的可靠性和信噪比。此外，隔离放大器采用2U面板锁定形式，具有灵活的多通道拓展组合能力。

常规隔离放大器

常规隔离放大器是由星环聚能研发的一款用于聚变等离子体实验等场景的模拟信号隔离设备。该隔离放大器支持±10 V输入，具有DC~200 kHz的带宽和高达3000 VDC的隔离电压，能够实现×1、×5、×10等多个增益档位设置，相当于±1 V至±10 V的等效输入范围，因此无需外部衰减器或增益级。其1 MΩ的输入阻抗可以减小信号源内阻带来的误差，内部还设计有低通滤波器，抑制输出信号的噪声。该设备的输出带载能力可达250 mA，确保信号在长距离传输中的可靠性和信噪比。此外，隔离放大器采用2U面板锁定形式，具有灵活的多通道拓展组合能力。

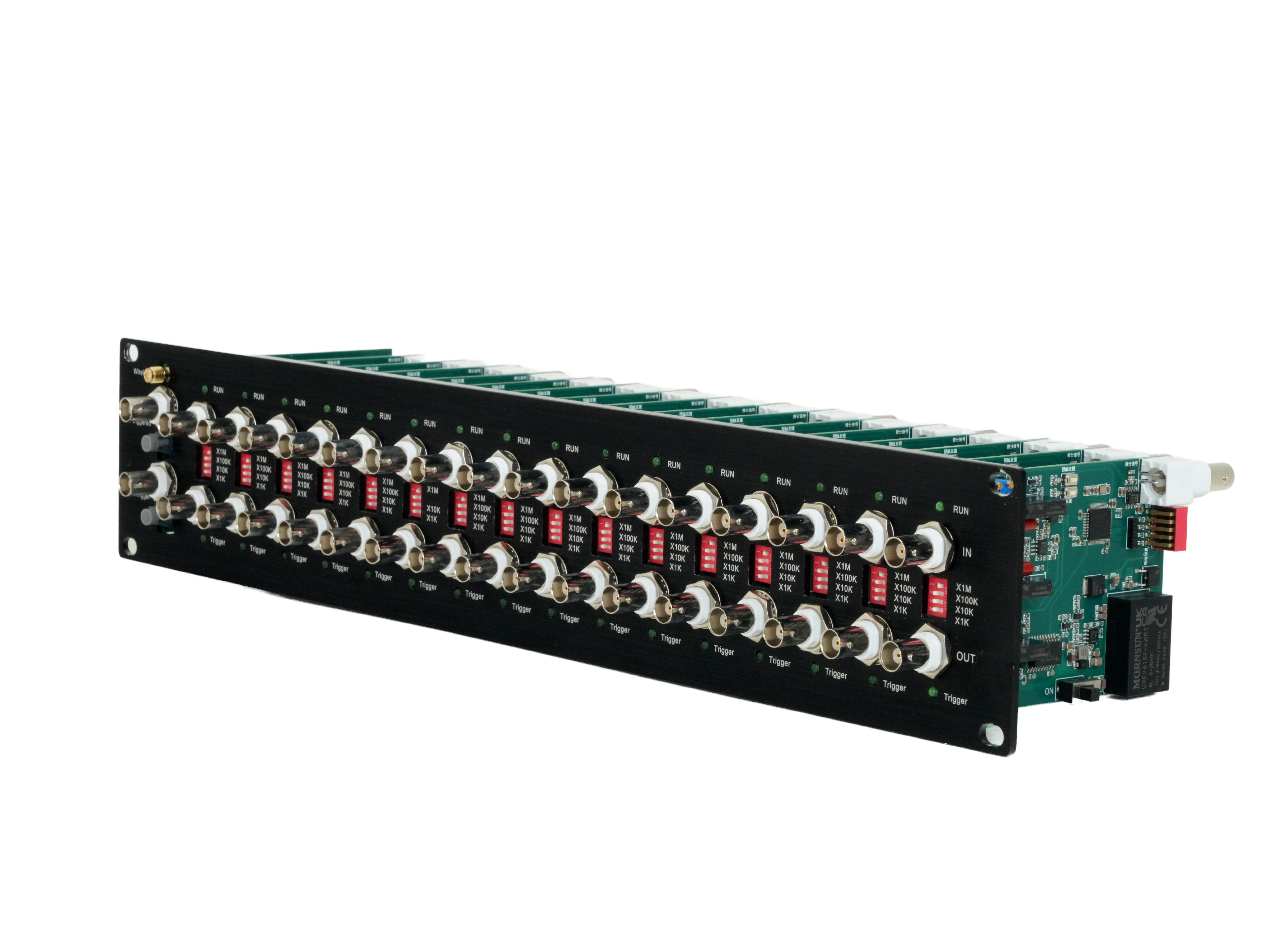

模拟积分器
模拟积分器是由星环聚能研发的一款用于聚变实验中磁场与电流测量监测的设备，其输出信号为输入信号对时间的积分。该设备具有0.1/1/10/100 ms积分常数可调功能，以满足不同应用场景的需求。此外，模拟积分器不仅配备积分电容自动放电功能，可防止电容残留电压对积分结果的影响，还具备自动校准功能，有效减小漂移的影响。其外部信号触发功能便于用户实现自动化测试。模拟积分器采用2U面板锁定形式，具备灵活的拓展。

模拟积分器

模拟积分器是由星环聚能研发的一款用于聚变实验中磁场与电流测量监测的设备，其输出信号为输入信号对时间的积分。该设备具有0.1/1/10/100 ms积分常数可调功能，以满足不同应用场景的需求。此外，模拟积分器不仅配备积分电容自动放电功能，可防止电容残留电压对积分结果的影响，还具备自动校准功能，有效减小漂移的影响。其外部信号触发功能便于用户实现自动化测试。模拟积分器采用2U面板锁定形式，具备灵活的拓展。

等离子体诊断解决方案

激光诱导击穿光谱（LIBS）
激光诱导击穿光谱（Laser Induced Breakdown Spectroscopy，LIBS）技术是通过超短脉冲激光聚焦后烧蚀材料表面产生等离子体，材料被激发形成等离子体后会发出特征谱线，利用光谱仪分析该等离子体的发射光谱，可以识别样品中的元素组成成分，可以进行材料的识别、分类、定性以及定量分析。

激光诱导击穿光谱（LIBS）

激光诱导击穿光谱（Laser Induced Breakdown Spectroscopy，LIBS）技术是通过超短脉冲激光聚焦后烧蚀材料表面产生等离子体，材料被激发形成等离子体后会发出特征谱线，利用光谱仪分析该等离子体的发射光谱，可以识别样品中的元素组成成分，可以进行材料的识别、分类、定性以及定量分析。
离子多普勒光谱诊断（IDS）
离子多普勒光谱诊断（IDS）是托卡马克等离子体中不依赖于束流注入的离子温度诊断方法。等离子体中特定离子的激发态电子跃迁产生的特征谱线存在一定的热运动展宽（多普勒展宽），测量离子特征谱线的多普勒展宽和频移可以实现离子温度和流速的分析。 星环聚能研发的IDS诊断和自动化数据分析系统可以实现无束流注入的背景等离子体温度分布和流速分布测量，提供 cm 级空间分辨和 ms 级时间分辨。

离子多普勒光谱诊断（IDS）

离子多普勒光谱诊断（IDS）是托卡马克等离子体中不依赖于束流注入的离子温度诊断方法。等离子体中特定离子的激发态电子跃迁产生的特征谱线存在一定的热运动展宽（多普勒展宽），测量离子特征谱线的多普勒展宽和频移可以实现离子温度和流速的分析。 星环聚能研发的IDS诊断和自动化数据分析系统可以实现无束流注入的背景等离子体温度分布和流速分布测量，提供 cm 级空间分辨和 ms 级时间分辨。
真空电火花光谱诊断
真空电火花光谱诊断技术通过在真空腔体内布置探测电极，并施加高压脉冲产生电火花烧蚀固体表面生成等离子体，收集并分析等离子体光谱来获取固体表面的成分变化信息，实现对真空腔体表面的原位实时诊断。 该技术是对激光诱导击穿光谱（LIBS）的补充，相比于LIBS具有设备轻便、诊断范围不受窗口视角限制、诊断效果不受窗口透过率影响等优势。

真空电火花光谱诊断

真空电火花光谱诊断技术通过在真空腔体内布置探测电极，并施加高压脉冲产生电火花烧蚀固体表面生成等离子体，收集并分析等离子体光谱来获取固体表面的成分变化信息，实现对真空腔体表面的原位实时诊断。 该技术是对激光诱导击穿光谱（LIBS）的补充，相比于LIBS具有设备轻便、诊断范围不受窗口视角限制、诊断效果不受窗口透过率影响等优势。

信号采集设备

极端物理综合测试仪（EPIC）
星环聚能研发的极端物理综合测试仪(Extreme Physics Instrument for Comprehensive measurement，EPIC)，可以作为高温超导磁体的多物理场精密监控系统，同时也可以在聚变等物理实验中对多种物理场做综合测量。该系统采用2U机箱，配备热插拔高精度采集卡，能够实时监测实验系统中的温度、磁场、电压、电流、应力等多种信号。系统支持灵活配置，子卡种类包括温度、电压、电流、磁场、应力等，以满足不同实验需求。通过FPGA硬件同步采集技术，确保实验物理参数并行采集，且具备微秒级时间同步能力，支持在主从模式下，多机组协同工作，便于数据的集中处理。测量数据可实时存储至测试仪本地或远程数据库，并通过UDP协议实时远程卸载，用于实验的实时控制和后期分析。

极端物理综合测试仪（EPIC）

星环聚能研发的极端物理综合测试仪(Extreme Physics Instrument for Comprehensive measurement，EPIC)，可以作为高温超导磁体的多物理场精密监控系统，同时也可以在聚变等物理实验中对多种物理场做综合测量。该系统采用2U机箱，配备热插拔高精度采集卡，能够实时监测实验系统中的温度、磁场、电压、电流、应力等多种信号。系统支持灵活配置，子卡种类包括温度、电压、电流、磁场、应力等，以满足不同实验需求。通过FPGA硬件同步采集技术，确保实验物理参数并行采集，且具备微秒级时间同步能力，支持在主从模式下，多机组协同工作，便于数据的集中处理。测量数据可实时存储至测试仪本地或远程数据库，并通过UDP协议实时远程卸载，用于实验的实时控制和后期分析。

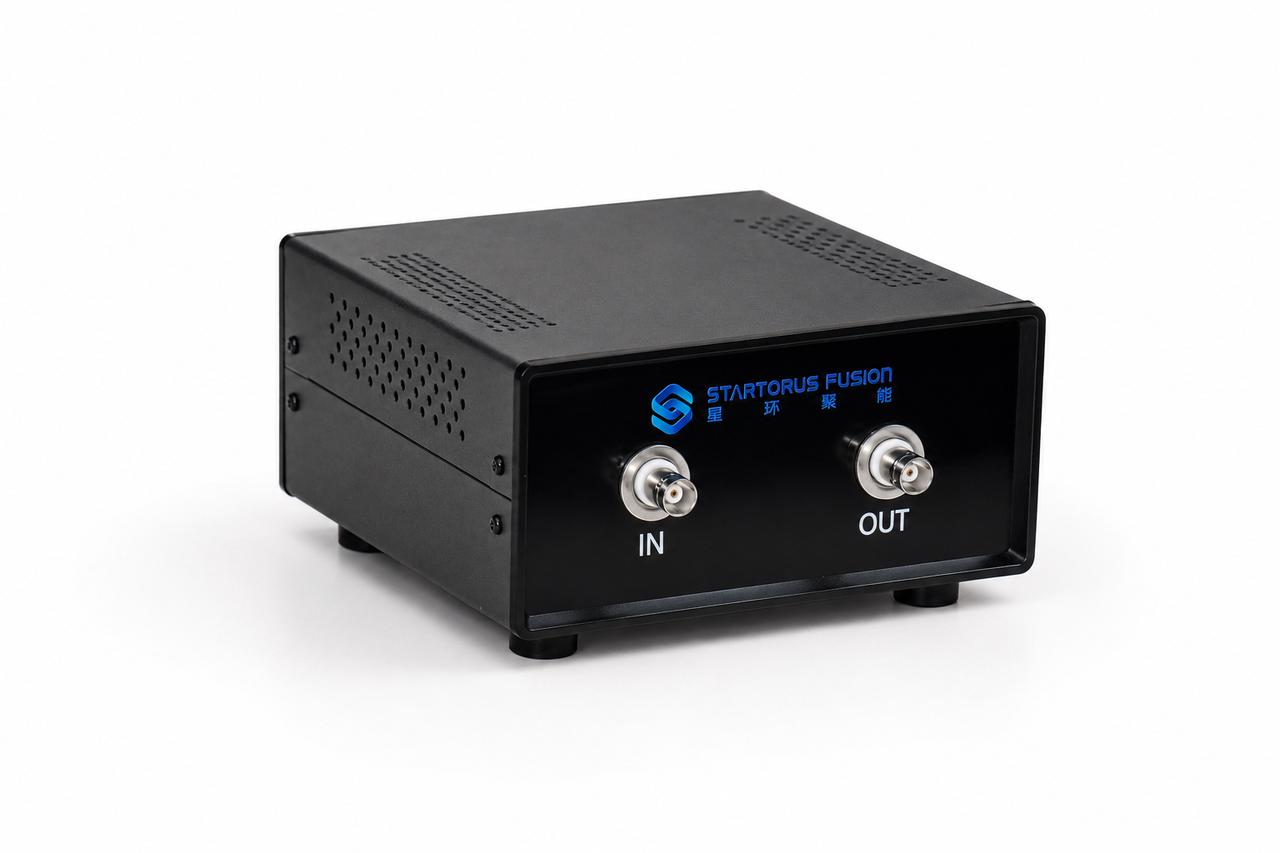

单通道采集器(Nano)
CoaxLink Nano是一款可将模拟信号转换为以太网数据流的微型高速精密同步数据采集器。它集天然隔离、高采样率、高转换精度、高同步精度、极简连接、极小体积及强大的网络通信、扩展能力与管理能力于一身，为核聚变等离子体诊断，聚变装置和高温超导磁体的监测，以及工业测试等应用提供了一种高度集成、灵活可靠的信号采集解决方案。采集器核心具备2MS/s采样率及16位分辨率，能够精准捕获高速变化的电压信号细节。以太网接口深度集成IEEE-1588 (PTP) 精密时间协议，支持多台设备在分布式系统中实现微秒级乃至纳秒级的精确时间同步，构建完全同步的测量网络。用户可通过精密时间同步触发的方式灵活启动采集，完美适配复杂的实验与工业环境（CoaxLink Pro将升级硬件触发功能，触发精度可达纳秒级，还支持光耦隔离、无线指令及隔离485命令等）。设备支持多采集模式（实时流/固定长度模式）与多数据传输模式（连续流/爆发模式），可通过软件灵活配置，智能应对不同的网络条件和测试需求，在保证数据完整性的同时最大化传输效率。采集数据可通过UDP协议实时传输至上位机进行监控与分析，或暂存于本地缓存，保障数据不丢失。

单通道采集器(Nano)

CoaxLink Nano是一款可将模拟信号转换为以太网数据流的微型高速精密同步数据采集器。它集天然隔离、高采样率、高转换精度、高同步精度、极简连接、极小体积及强大的网络通信、扩展能力与管理能力于一身，为核聚变等离子体诊断，聚变装置和高温超导磁体的监测，以及工业测试等应用提供了一种高度集成、灵活可靠的信号采集解决方案。采集器核心具备2MS/s采样率及16位分辨率，能够精准捕获高速变化的电压信号细节。以太网接口深度集成IEEE-1588 (PTP) 精密时间协议，支持多台设备在分布式系统中实现微秒级乃至纳秒级的精确时间同步，构建完全同步的测量网络。用户可通过精密时间同步触发的方式灵活启动采集，完美适配复杂的实验与工业环境（CoaxLink Pro将升级硬件触发功能，触发精度可达纳秒级，还支持光耦隔离、无线指令及隔离485命令等）。设备支持多采集模式（实时流/固定长度模式）与多数据传输模式（连续流/爆发模式），可通过软件灵活配置，智能应对不同的网络条件和测试需求，在保证数据完整性的同时最大化传输效率。采集数据可通过UDP协议实时传输至上位机进行监控与分析，或暂存于本地缓存，保障数据不丢失。
OFDR分布式应力/温度传感系统
OFDR分布式应力/温度传感系统是专为聚变实验与高端装备结构健康监测打造的面向极端环境的分布式精密测量设备。产品以单模光纤为传感单元，本征抗强电磁干扰、抗辐射，空间分辨率达 1 mm，支持 100 m 单端测量量程，搭载光路模块与全流程 GPU 加速解调架构，单帧解算时间≤100 ms，可精准捕捉微应变与瞬态温升异常，在强干扰及极低温等极端环境工况下仍能保持稳定测量。产品可广泛应用于可控核聚变、航空航天、风电、高端装备制造等领域的结构健康监测与分布式传感场景，为设备安全稳态运行提供精准的感知数据支撑。

OFDR分布式应力/温度传感系统

OFDR分布式应力/温度传感系统是专为聚变实验与高端装备结构健康监测打造的面向极端环境的分布式精密测量设备。产品以单模光纤为传感单元，本征抗强电磁干扰、抗辐射，空间分辨率达 1 mm，支持 100 m 单端测量量程，搭载光路模块与全流程 GPU 加速解调架构，单帧解算时间≤100 ms，可精准捕捉微应变与瞬态温升异常，在强干扰及极低温等极端环境工况下仍能保持稳定测量。产品可广泛应用于可控核聚变、航空航天、风电、高端装备制造等领域的结构健康监测与分布式传感场景，为设备安全稳态运行提供精准的感知数据支撑。

磁体电源

固态断路器
8 kA/3.6 kV固态断路器（Solid-State Circuit Breakers, SSCB）是专为聚变装置超导线圈励磁及失超保护场景量身定制的高性能电力保护核心设备。该产品采用半导体器件与精准控制技术，以3.6 kV额定电压、8 kA额定电流的高参数配置，适配聚变装置超导线圈在超低温、强磁场、大能量存储工况下的运行需求。其在励磁过程中能够保障电流的稳定持续导通，并在失超故障发生时实现微秒级（≤10 μs）的高速、可靠分断，为聚变装置提供安全、可靠、极速的电气保护。

固态断路器

8 kA/3.6 kV固态断路器（Solid-State Circuit Breakers, SSCB）是专为聚变装置超导线圈励磁及失超保护场景量身定制的高性能电力保护核心设备。该产品采用半导体器件与精准控制技术，以3.6 kV额定电压、8 kA额定电流的高参数配置，适配聚变装置超导线圈在超低温、强磁场、大能量存储工况下的运行需求。其在励磁过程中能够保障电流的稳定持续导通，并在失超故障发生时实现微秒级（≤10 μs）的高速、可靠分断，为聚变装置提供安全、可靠、极速的电气保护。

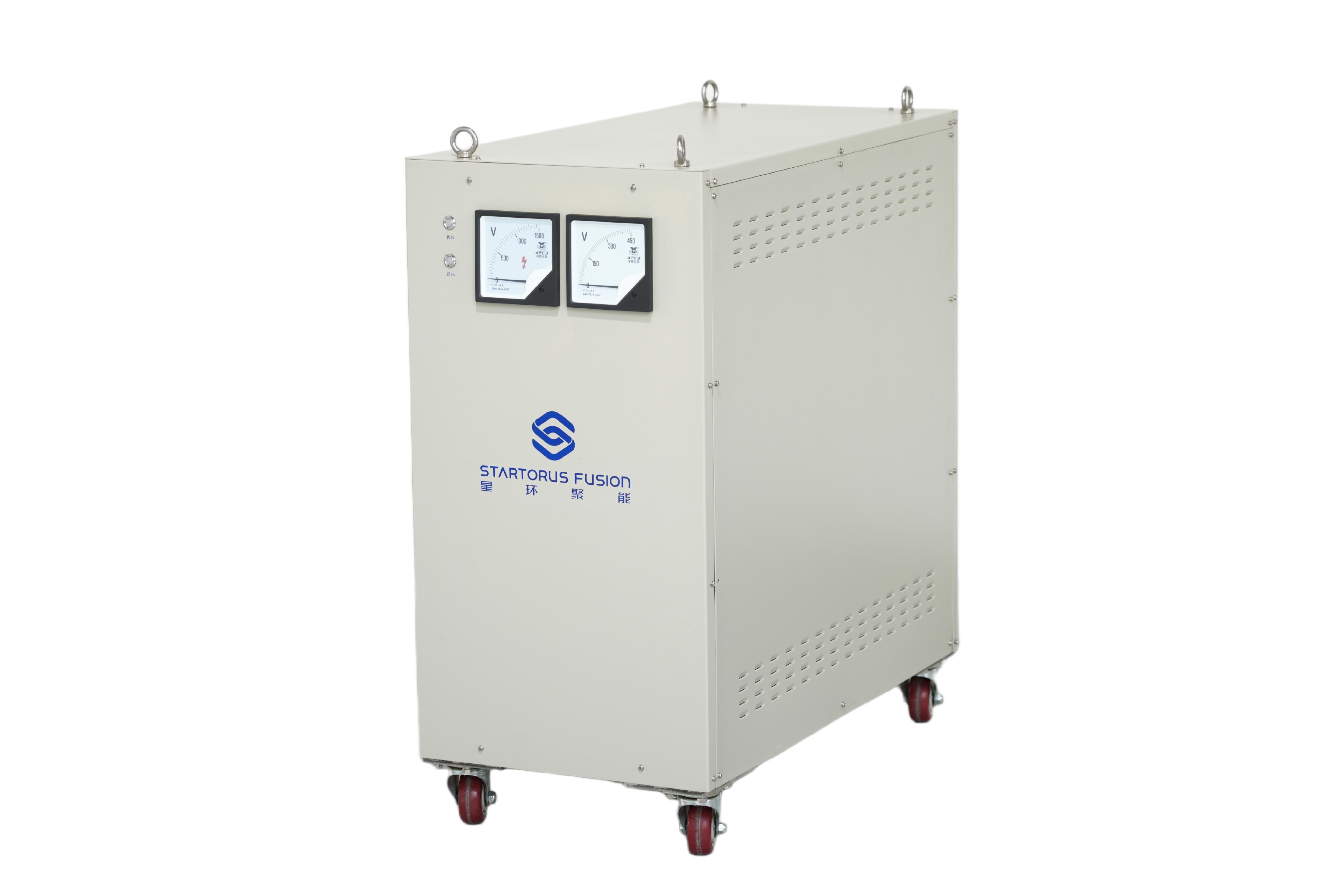

等离子体枪击穿电源
等离子体枪作为聚变装置中预电离启动、加料及物理控制的核心设备，其电源系统需应对从高压击穿到大电流导通的瞬态阻抗剧变挑战。 针对等离子体枪的苛刻要求，星环聚能开发了本专用电源。本电源通过全固态开关与光隔离触发技术实现纳秒级精准调控与极强的高压隔离抗干扰能力；通过优化低电感回路设计，有效抑制击穿瞬间的电压尖峰与电流浪涌；通过双电容冗余架构与多重保护机制，确保系统在氢气放电全过程中的稳定可靠运行。在保障系统安全与信号纯净的同时，实现了高功率脉冲能量的稳定输出与波形精准调制，为聚变实验提供了关键的动力支撑。

等离子体枪击穿电源

等离子体枪作为聚变装置中预电离启动、加料及物理控制的核心设备，其电源系统需应对从高压击穿到大电流导通的瞬态阻抗剧变挑战。 针对等离子体枪的苛刻要求，星环聚能开发了本专用电源。本电源通过全固态开关与光隔离触发技术实现纳秒级精准调控与极强的高压隔离抗干扰能力；通过优化低电感回路设计，有效抑制击穿瞬间的电压尖峰与电流浪涌；通过双电容冗余架构与多重保护机制，确保系统在氢气放电全过程中的稳定可靠运行。在保障系统安全与信号纯净的同时，实现了高功率脉冲能量的稳定输出与波形精准调制，为聚变实验提供了关键的动力支撑。

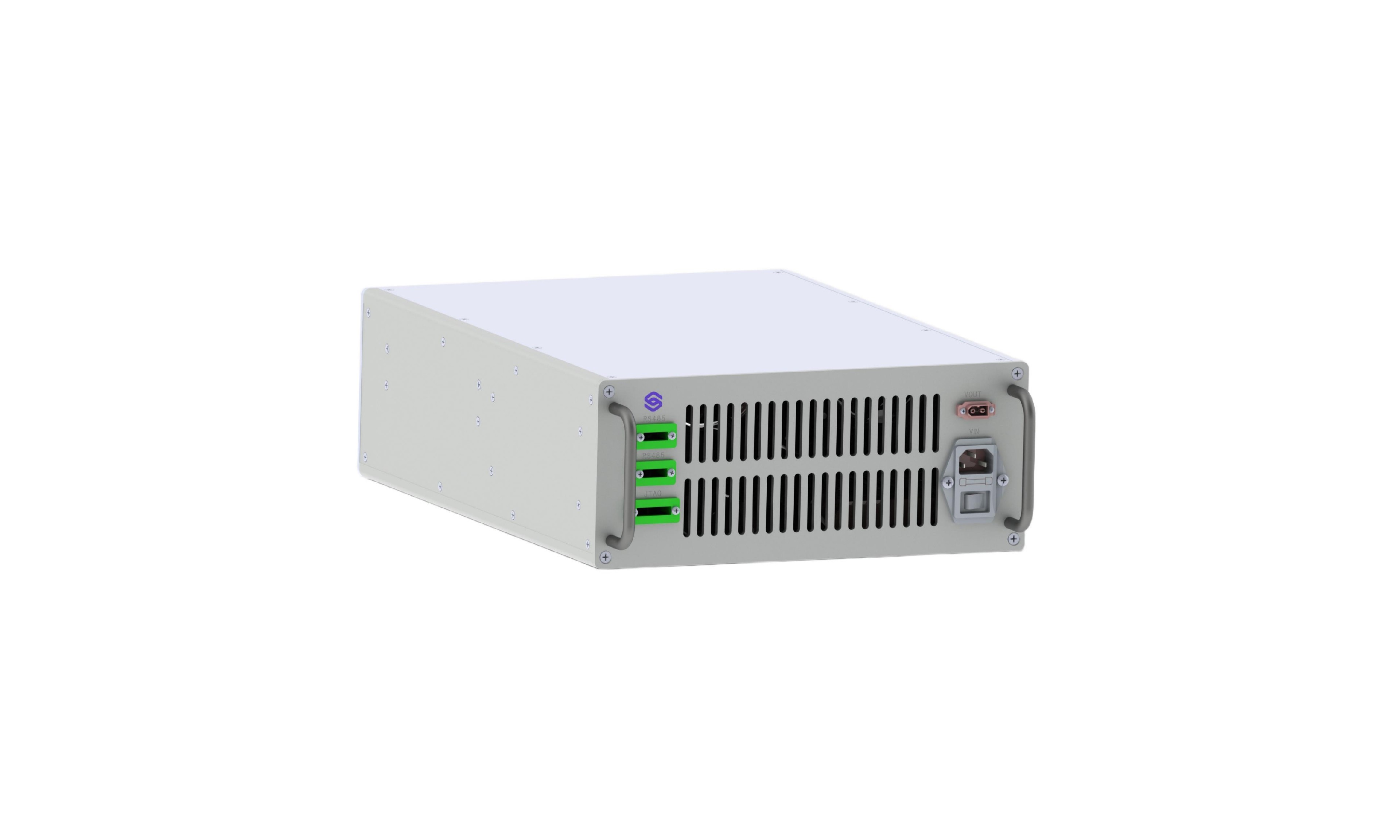

充电机模块
180V/6A 恒压恒流（CV/CC）充电机模块，是专为聚变装置量身研发的供电设备，具备高抗磁干扰、高耐压、数字可控、远程操控、安全可靠等核心优势，可实现充电参数远程调节与运行状态远程监控，精准匹配超级电容模组充电的特殊工况需求；该模块在结构设计、控制逻辑及系统集成上，更可完美嵌入超级电容集成单元。

充电机模块

180V/6A 恒压恒流（CV/CC）充电机模块，是专为聚变装置量身研发的供电设备，具备高抗磁干扰、高耐压、数字可控、远程操控、安全可靠等核心优势，可实现充电参数远程调节与运行状态远程监控，精准匹配超级电容模组充电的特殊工况需求；该模块在结构设计、控制逻辑及系统集成上，更可完美嵌入超级电容集成单元。
超级电容集成单元
超级电容集成单元（以下简称本产品）是一款集储能、充电和泄放功能为一体的磁体电源核心组件。具有功率密度高、寿命长、安全可靠等特点。本产品将超级电容模组、充电电源、泄放组件及其监测单元集成化设计，并配备显示屏、RS485通讯，使得产品具有集成度高、无需外置管理设备、即插即用、维护简便等诸多优点，非常适合新能源、电力储能、脉冲功率等领域。

超级电容集成单元

超级电容集成单元（以下简称本产品）是一款集储能、充电和泄放功能为一体的磁体电源核心组件。具有功率密度高、寿命长、安全可靠等特点。本产品将超级电容模组、充电电源、泄放组件及其监测单元集成化设计，并配备显示屏、RS485通讯，使得产品具有集成度高、无需外置管理设备、即插即用、维护简便等诸多优点，非常适合新能源、电力储能、脉冲功率等领域。
PF/CS磁体脉冲驱动电源
本产品主要应用于托卡马克装置PF/CS磁体脉冲驱动电源。由储能单元、功率变换单元、控制单元组成。 （1）可通过调整功率开关的串并联方式，铝电解电容模组与超容模组的数量与搭配，实现PF磁体脉冲驱动电源与CS磁体脉冲驱动电源的切换； （2） 最高输出电流可达 ±10kA（PF）、±20kA（CS），最大电流上升斜率可达 1kA/ms，可以加入串联电阻调整电流下降斜率，最大可达2kA/ms。 （3）支持电压控制和电流控制放电模式，两种放电模式可任选一种或根据需求在放电过程中实时切换。 （4）支持远程在线控制，兼容 RS485、以太网和EtherCAT 多种工业总线协议，可通过电源控制系统进行远程自动化控制放电。 （5）模块化电源结构，可根据实际使用需求，对电源输出电压、电流、脉冲波形和时序参数进行定制化调整。

PF/CS磁体脉冲驱动电源

本产品主要应用于托卡马克装置PF/CS磁体脉冲驱动电源。由储能单元、功率变换单元、控制单元组成。 （1）可通过调整功率开关的串并联方式，铝电解电容模组与超容模组的数量与搭配，实现PF磁体脉冲驱动电源与CS磁体脉冲驱动电源的切换； （2） 最高输出电流可达 ±10kA（PF）、±20kA（CS），最大电流上升斜率可达 1kA/ms，可以加入串联电阻调整电流下降斜率，最大可达2kA/ms。 （3）支持电压控制和电流控制放电模式，两种放电模式可任选一种或根据需求在放电过程中实时切换。 （4）支持远程在线控制，兼容 RS485、以太网和EtherCAT 多种工业总线协议，可通过电源控制系统进行远程自动化控制放电。 （5）模块化电源结构，可根据实际使用需求，对电源输出电压、电流、脉冲波形和时序参数进行定制化调整。
通用脉冲电源
本产品采用超级电容模组储能，由功率变换单元、储能单元和控制器集成，具有体积小、功率密度高的显著优势。产品支持离线液晶屏控制与在线远程控制两种模式，在线通信兼容RS485、以太网及EtherCAT多种工业总线协议。此外，该产品可作为基本单元进行灵活串并联扩展，输出电压最高可达±3kV，输出电流不限制。采用模块化架构，可根据实际应用需求便捷扩容，运维简单高效。

通用脉冲电源

本产品采用超级电容模组储能，由功率变换单元、储能单元和控制器集成，具有体积小、功率密度高的显著优势。产品支持离线液晶屏控制与在线远程控制两种模式，在线通信兼容RS485、以太网及EtherCAT多种工业总线协议。此外，该产品可作为基本单元进行灵活串并联扩展，输出电压最高可达±3kV，输出电流不限制。采用模块化架构，可根据实际应用需求便捷扩容，运维简单高效。

等离子体诊断设备

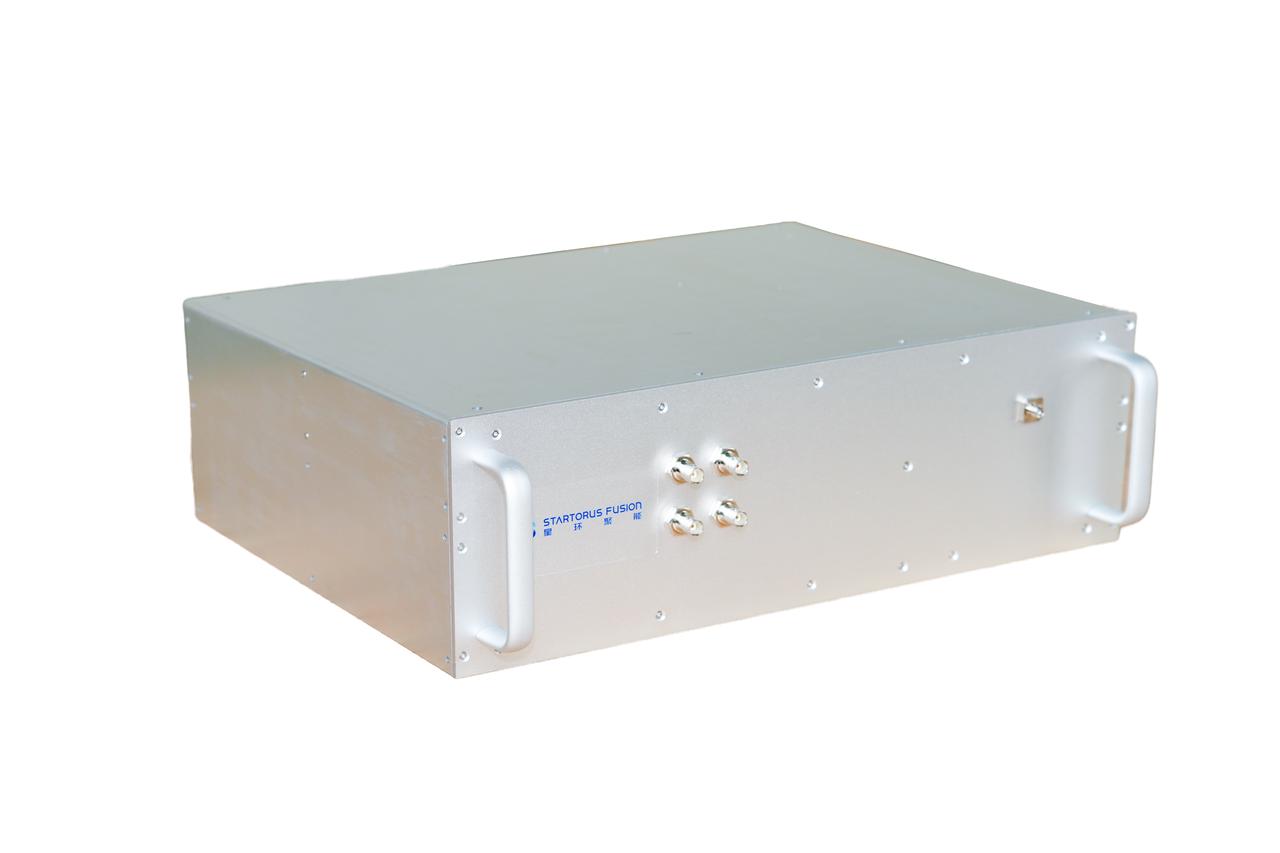

静电探针控制器
静电探针控制器是由星环聚能研发的一款用于聚变实验中等离子体朗缪尔探针诊断的设备。它能够提供高达±200 V和4 A的偏压激励，并配备任意波形发生器，用户可以根据需要设置激励信号的形式、频率、偏移和幅度。此外，该控制器还具备对探针电压和电流信号进行隔离检测的功能。

静电探针控制器

静电探针控制器是由星环聚能研发的一款用于聚变实验中等离子体朗缪尔探针诊断的设备。它能够提供高达±200 V和4 A的偏压激励，并配备任意波形发生器，用户可以根据需要设置激励信号的形式、频率、偏移和幅度。此外，该控制器还具备对探针电压和电流信号进行隔离检测的功能。
大脉冲能量激光耦合器
大脉冲能量激光的光纤耦合技术是一项关键工艺，它将高功率、高峰值功率的纳秒脉冲激光高效地耦合到光纤中进行传输。这项工艺往往比较复杂，需要根据激光参数适配各种光学元件参数，以及精确调试各元件件相对位置焦距等。本产品将各元件进行了集成封装，大大提高了耦合便捷性及稳定性。本产品可适配多种激光应用场景，极大地扩展了纳秒激光的应用范围，使其从笨重、固定的设备转变为灵活、集成的加工工具。

大脉冲能量激光耦合器

大脉冲能量激光的光纤耦合技术是一项关键工艺，它将高功率、高峰值功率的纳秒脉冲激光高效地耦合到光纤中进行传输。这项工艺往往比较复杂，需要根据激光参数适配各种光学元件参数，以及精确调试各元件件相对位置焦距等。本产品将各元件进行了集成封装，大大提高了耦合便捷性及稳定性。本产品可适配多种激光应用场景，极大地扩展了纳秒激光的应用范围，使其从笨重、固定的设备转变为灵活、集成的加工工具。
