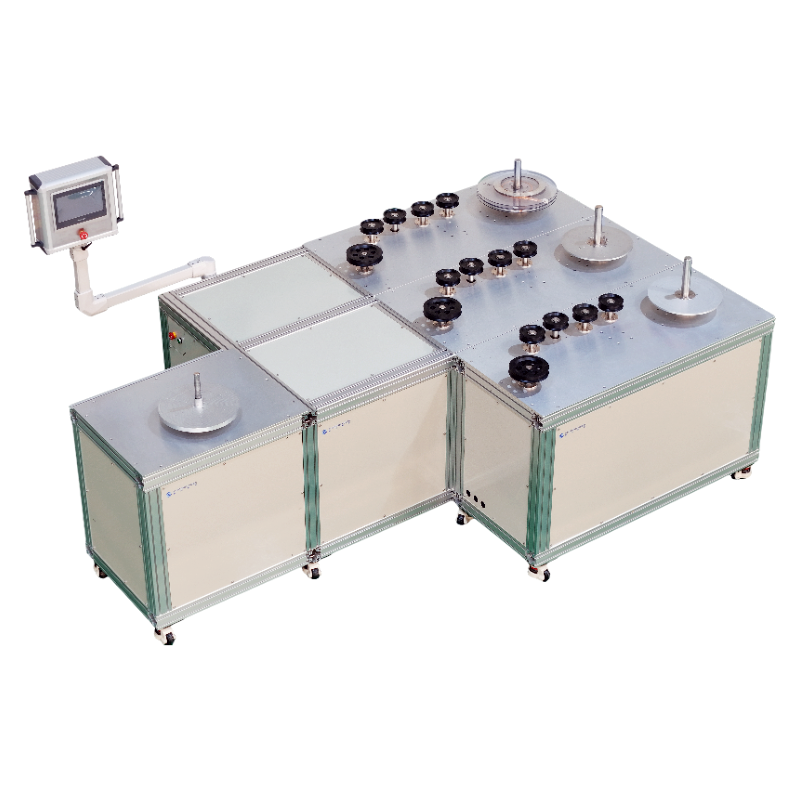

功能与2轴卧式绕线机一致，仅增加1个轴，为立式结构。可精密分段预设走带长度、扭矩、带材张力、角速度、线速度并实现连续走带过程中的张力、角速度、线速度恒定控制。最大走线数量3 根，最大单根带材拉力值50 N（可定制），走线范围4 mm~12 mm带材，可扩展为专业的磁体绕制设备或在线测试设备。提供简洁的用户操控界面，操作简单，可直接监控绕线过程中的拉力值、速度、匝数等数据，精确调节拉力值与速度。
| 产品参数 | |
| 带材宽度 | 4-12 mm |
| 带盘重量 | 10 kg以内 |
| 线速度 | 0-30 cm/s |
| 放线张力 | 0-50 N |
| 收线扭矩 | 0-50 N*m |
| 尺寸 | 2.3*1.1*1.8 m |
| 功率 | 7000 W |
| 电流 | 32 A |
| 控制接口 | lan口＋USB接口 |
| 控制系统 | PLC＋触摸屏 |
功能
触摸屏集成
正反向走带双向控制
精准控制长度、张力、线速度
拉力值保护/取消保护功能
拉力报警功能
高校实验室、科研机构和高新技术企业的通用程控绕线设备，可进行1~3根带材同时绕制，也可进行单根和多根绕制，张力值范围1-100 N可调，速度可调。采用220 V交变电流供电，最大功率7000 W。
